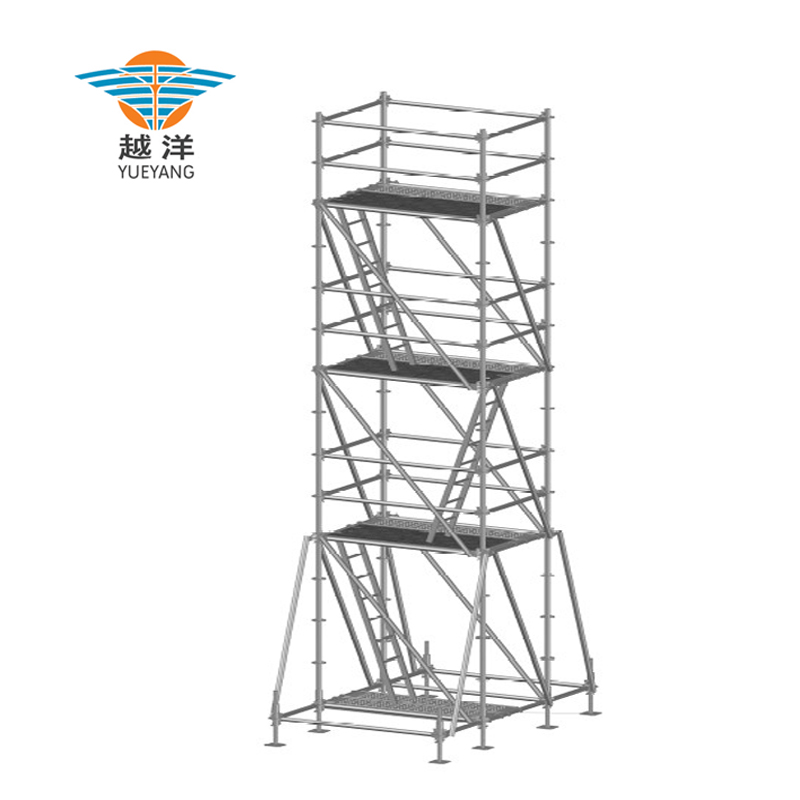

تُعرف سقالة القفل الحلقي بمتانتها وتنوعها، وتستخدم على نطاق واسع في مشاريع البناء المختلفة. إن فهم قدرتها على التحمل أمر بالغ الأهمية لضمان السلامة والكفاءة في الموقع. ستستكشف هذه المقالة قدرة تحمل سقالة القفل الحلقي، وتتعمق في مواصفات تصميمها ونتائج الاختبار والعوامل التي تؤثر على أدائها.

مواصفات ومعايير التصميم

سقالة قفل حلقيصُممت لتلبية معايير ومواصفات صارمة. وفقًا لـ "المواصفات الفنية لسلامة سقالة الأنبوب الفولاذية ذات القفل الحلقي في البناء" (jgj231-2010)، هناك نوعان رئيسيان من معايير سقالة القفل الحلقي: النوع B (النوع القياسي) والنوع Z (النوع المتين). تُصنع هذه المعايير من مواد لا تقل عن فولاذ Q345، مما يضمن قوة ومتانة عاليتين.

يتضمن تصميم سقالة قفل الحلقة عدة حسابات لتحديد قدرتها على تحمل الأحمال. تعتمد إحدى هذه الحسابات على الصيغة l0 = ηh، حيث تمثل l0 الطول المحسوب لمعيار السقالة، وη هو معامل التصحيح القياسي (عادةً 1.2)، وh هي أقصى مسافة خطوة للطبقة الوسطى من السقالة (عادةً 1500 مم). تأخذ صيغة أخرى، l0 = h'+2ka، في الاعتبار معلمات إضافية مثل مسافة الخطوة العلوية المخفضة (h'، عادةً 1000 مم)، ومعامل تقليل الطول المحسوب لطرف الكابولي (k، مضبوط على 0.7)، والمسافة من معيار السقالة إلى نقطة دعم الرافعة الأساسية القابلة للتعديل (a، بحد أقصى 650 مم).

حسابات سعة التحميل

تعتبر نسبة العرض إلى الارتفاع (λ) ومعامل الاستقرار (φ) لمعايير السقالة أمرًا بالغ الأهمية لتحديد قدرتها على تحمل الأحمال. بالنسبة للنوع B، λ = l0 / i = 119.3، و φ = 0.350. بالنسبة للنوع Z، λ = l0 / i = 94.6، و φ = 0.516. يتم استخلاص هذه القيم من الملحق D الجدول d-2 من jgj231-2010، والذي يوفر معاملات الاستقرار لمكونات ضغط محور الأنابيب الفولاذية Q345.

بناءً على هذه الحسابات، يمكن تحديد الحد الأقصى المسموح به لقيمة تصميم التحميل لمعيار سقالة واحد. بالنسبة للنوع B، فإن القدرة القصوى للتحمل هي f = 396.3 kn (ما يعادل وزن 28 سيارة عائلية) عند اختبارها بأربعة معايير، مع محمل قياسي واحد 99.1 kn (ما يعادل وزن 7 سيارات عائلية). بالنسبة للنوع Z، فإن القدرة القصوى للتحمل هي f = 546.0 kn (ما يعادل وزن 40 سيارة عائلية) بأربعة معايير، ومحمل قياسي واحد 136.5 kn (ما يعادل وزن 10 سيارات عائلية).

الاختبار والتحقق

إن قدرة تحميل سقالة القفل الحلقي ليست نظرية فحسب، بل تم التحقق منها من خلال اختبارات صارمة. أجرت شركة Rapid scaffolding (engineering) المحدودة، بالتعاون مع جامعة الجنوب الشرقي، سلسلة من الاختبارات العلمية والمنهجية لتقييم قدرة تحميل سقالة القفل الحلقي. تضمنت إعدادات الاختبار طول دفتر الأستاذ 1500 مم، ومسافة خطوة 1500 مم، ودعامات قطرية كاملة للسقالة.

وقد أكدت نتائج الاختبار قدرة التحميل العالية لسقالة قفل الحلقة. وبالنسبة للنوع B، تم تحقيق أقصى قدرة تحمل، مما يدل على قدرتها على دعم الأحمال الكبيرة. وبالمثل، أظهر النوع Z أيضًا أداءً جيدًا، متجاوزًا التوقعات للتطبيقات الثقيلة. توفر نتائج الاختبار هذه رؤى قيمة حول أداء سقالة قفل الحلقة في الظروف الواقعية.

العوامل المؤثرة على سعة التحميل

يمكن أن تؤثر العديد من العوامل على سعة تحميل سقالة قفل الحلقة. يلعب نوع المادة المستخدمة، وسمك الأنابيب الفولاذية، وتصميم الوصلات دورًا. بالإضافة إلى ذلك، يمكن أن يؤثر تركيب السقالة وصيانتها على أدائها. يضمن التثبيت المناسب محاذاة جميع المكونات بشكل صحيح وتثبيتها بشكل آمن، بينما يمكن أن تحدد عمليات فحص الصيانة المنتظمة المشكلات المحتملة وتعالجها قبل أن تصبح حرجة.

خاتمة

تتميز سقالات القفل الحلقي بقدرة تحمل عالية، مما يجعلها خيارًا موثوقًا به لمختلف مشاريع البناء. ومن خلال حسابات التصميم الدقيقة والاختبارات والتحقق، أثبتت قدرتها على التحمل أنها تلبي معايير الصناعة أو تتجاوزها. ومع ذلك، من المهم مراعاة العوامل التي قد تؤثر على أدائها، مثل جودة المواد والتركيب والصيانة. ومن خلال فهم هذه العوامل والالتزام بأفضل الممارسات، يمكن لمحترفي البناء ضمان سلامة وكفاءة أنظمة السقالات الخاصة بهم.
